ch341a編程器軟件使用說明

ch341a編程器軟件是一款專門給用戶開發的編程軟件，ch341a編程器軟件主要用于24/25系列SPI flash 的讀取刷寫，支持讀取、擦除以及編程數據，支持超過32M的容量的讀取刷寫，廣泛用于路由器，衛星接收機，電視機頂盒，電視機，影碟機等存儲器的讀寫操作，適合自己DIY編程器等，同時還可以在編程模式與串口模式間隨意切換，小編下面給大家說說怎么使用吧，希望可以幫助到大家。

ch341a編程器軟件使用說明圖1

跳線開關功能 說明 請參考下面文字說明.

跳線開關標示

24\25編程模式: P/S跳帽合上;在線下載 USB轉串口TTL：P/S端跳帽斷開

默認發貨跳線開關設為 編程模式

常規應用在編程模式與串口模式切換時， 只要動P/S跳帽即可。

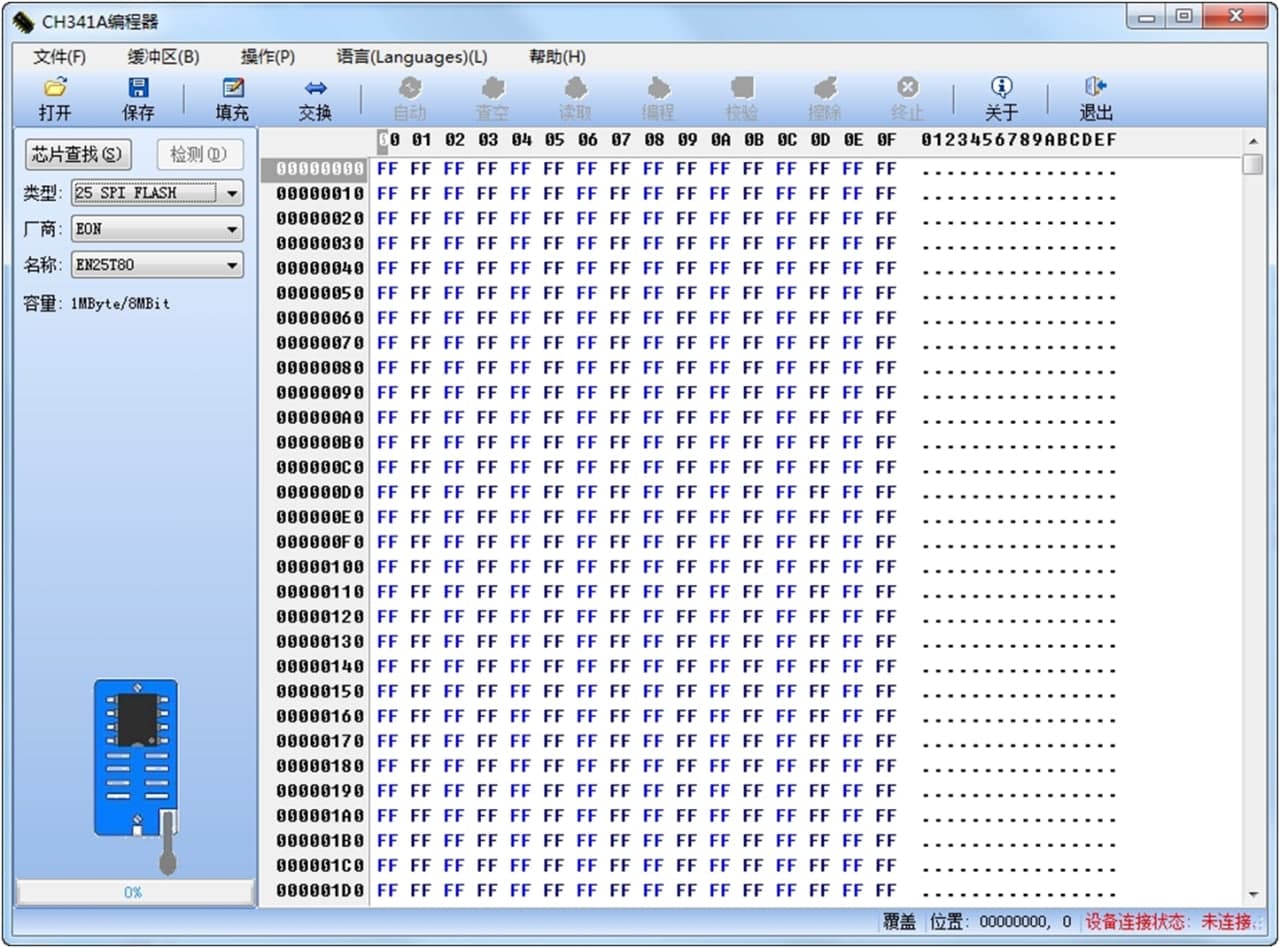

1.在CH341A.EXE 24 \ 25編程器軟件中，檢測功能只是輔助功能，因為找不到某些芯片的數據手冊； 無法獲得相應芯片的標識制造商\芯片ID信息，這會導致此功能無法正常執行，因此無法檢測到某些芯片，

所以說檢測功能的準確性也并非百分百.

2.有關檢測識別錯誤問題（指MX25L6445識別為MX25L6405之類），例如MX25L6405和MX25L6406，MX25L6445; 三種型號的芯片設備號相同，導致誤識別； 當檢測目標芯片為“未知”時，這并不意味著無法對編程器進行編程。您可以手動選擇要編程的芯片。

如芯片列表中沒有對應型號，可直接選擇接近的型號\品牌，即選擇相同的容量即可;其中 廠商 一項中有 “COMMON“，代表通用.各種品牌芯片的編程指令都是一樣的（SST和ESMT除外）;所以在軟件中型號\品牌只能算得上是一個稱呼， 只要選對了芯片容量;即可直接燒寫操作（SST和ESMT除外）.

在芯片列表中，如果沒有所需的型號，則可以在制造商項目中選擇“ COMMON”，然后選擇相應芯片的容量。

當檢測信息內容的最后四行都是顯示$FF，說明芯片引腳未正常與測試座完好接觸，請檢查是否放反芯片或虛焊等;如碰到使用“自動“按鈕燒寫芯片時，出現提示“寫操作超時失敗，“的錯誤信息. 這時應改用手動操作，

點擊“擦除“完成后，需要等上十幾秒，再點擊“編程“. （原因1可能是個別芯片兼容問題，讀寫要等待間隔一斷時間;

原因2芯片引腳與編程器測試座接觸不好，導至芯片無響應電腦發出的指令）;在讀寫操作過程中，不建議你再進行其它操作（如瀏覽網頁\QQ\下載等），可能會造成讀寫數據失誤，造成數據校驗失敗.

為保證你正確的使用此編程器，請仔細閱讀本說明！

一、驅動安裝

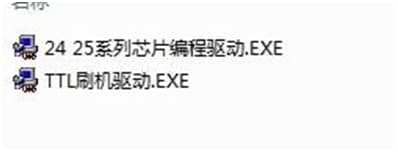

打開資料文件夾里驅動程序文件夾，文件夾里有兩個驅動程序，如下：

ch341a編程器軟件使用說明圖2

1、編程器模式驅動安裝

用鼠標雙擊“24 25系列芯片編程驅動”文件，彈出以下對話框;選擇界面上的INSTALL安裝驅動程序，安裝過程可能持續30秒左右，在彈出以下對話框時表示驅動程序安裝成功。

ch341a編程器軟件使用說明圖3

ch341a編程器軟件使用說明圖4

將編程器上功能選擇開關置于編程端

ch341a編程器軟件使用說明圖5

將編程器連接到計算機的USB端口，計算機將彈出提示以查找新硬件。 在彈出的對話框中，選擇“自動安裝”。
