ch341a編程器軟件使用方法

ch341a編程器軟件是一款非常優秀的芯片編程讀寫軟件，ch341a編程器軟件能夠幫用戶快速記性數據的讀取，同時在編輯完成之后軟件會自動對相關數據進行校驗，另外，軟件支持對芯片的數據編程，功能強大，那CH341A編程器教程怎么使用編程呢，其實用法很簡單，不要被界面上那些字母嚇到了，這款CH341A編程器可以幫助你進行便利的編程功能，同時還可以在編程模式與串口模式間隨意切換，需要的朋友就來下載使用吧，小編下面給大家說說怎么使用吧，希望可以幫助到大家。

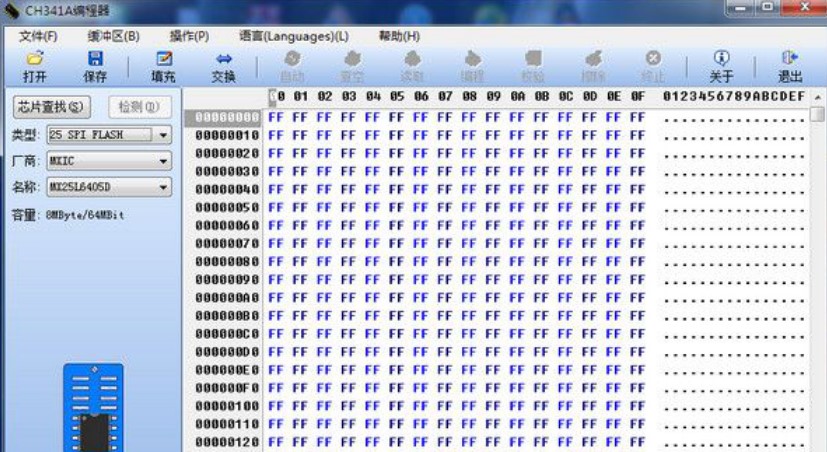

ch341a編程器軟件使用方法圖1

1、擁有寫入完成之后是否快速的完成校驗的操作

2、記住最后的文件夾是否記住

3、記住窗口的位置和大小

4、支持對寫入之前需要等待的時間輸入

5、對快速的讀取模式進行使用

6、SST/ESMT芯片使用AAL編程的模式

7、自動的完成對編程選項選擇

跳線開關功能 說明 請參考下面文字說明.

跳線開關標示

24\25編程模式: P/S跳帽合上;在線下載 USB轉串口TTL：P/S端跳帽斷開

默認發貨跳線開關設為 編程模式

常規應用在編程模式與串口模式切換時， 只要?jiǎng)覲/S跳帽即可。

1.在CH341A.EXE 24 \\ 25編程器軟件中，檢測功能僅是輔助功能。 由于找不到某些芯片的數據手冊，因此無法獲得相應芯片的識別制造商\芯片ID信息，這導致此功能不夠完善，因此無法檢測到某些芯片。

所以說檢測功能的準確性也并非百分百.

2.相關的檢測和識別錯誤（將MX25L6445識別為MX25L6405等），例如MX25L6405和MX25L6406，MX25L6445，

三種型號的芯片設備編號相同，因此會導致錯誤識別。

3.當檢測到的目標芯片為“未知”時，并不表示無法對編程器進行編程。 您可以手動選擇要編程的芯片。

如果芯片列表中沒有對應的型號，則可以直接選擇\\品牌的型號，即選擇相同容量。

其中，“供應商”項中的“ COMMON”表示通用，各種品牌芯片的編程指令都相同（SST和ESMT除外）。

因此，只要選擇了芯片容量，型號\品牌就只能視為軟件中的名稱，

您可以直接編寫（SST和ESMT除外）。

在芯片列表中，如果沒有所需的型號，則可以在制造商項目中選擇“ COMMON”，然后選擇相應芯片的容量。

當檢測信息內容的最后四行均顯示$ FF時，表示芯片引腳與測試插座接觸不良，請檢查芯片是否倒裝或焊接。

如果遇到使用“自動”按鈕刻錄芯片的錯誤消息，提示“寫入操作超時失�。�”。 出現。 此時，您應該切換到手動操作。

點擊“擦除“完成后，需要等上十幾秒，再點擊“編程“. （原因1可能是個別芯片兼容問題，讀寫要等待間隔一斷時間;

原因2芯片引腳未與編程器測試插座良好接觸，導致芯片未響應計算機發出的指令。

在讀寫過程中，不建議您執行其他操作（例如瀏覽網頁\\ QQ \\下載等），這可能會導致讀寫數據錯誤并導致數據驗證失敗。

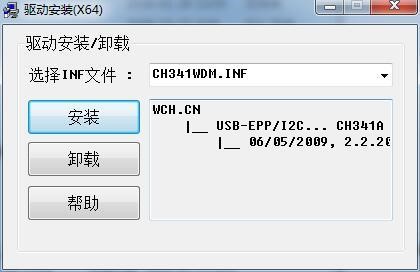

1、在本站下載該驅動壓縮包，并解壓

2、雙擊運行文件夾中的“驅動非常重要 雙擊此安裝.EXE”進行安裝

ch341a編程器軟件使用方法圖2

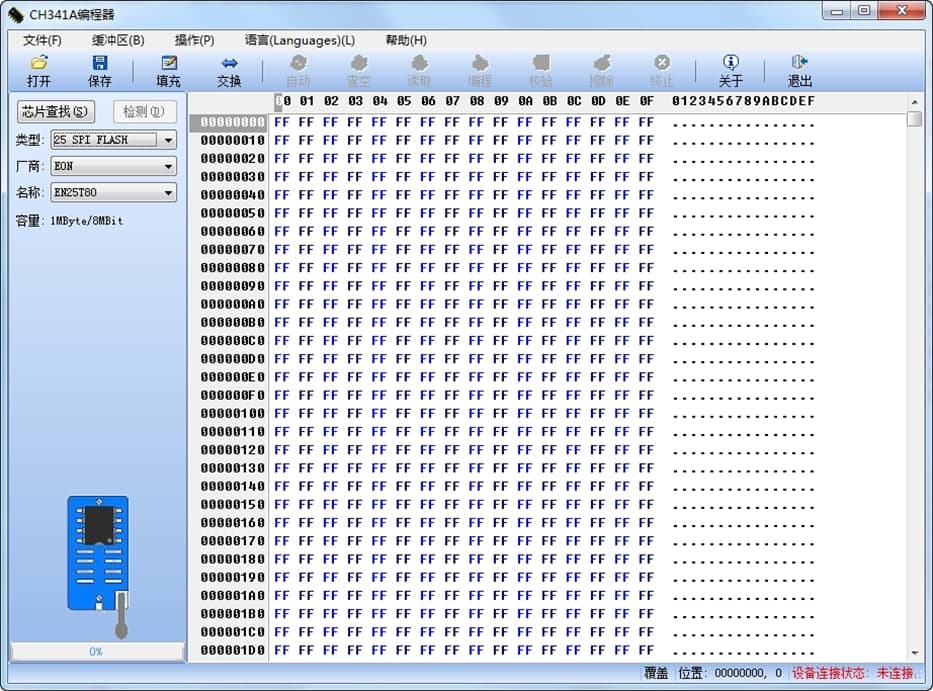

1、軟件已經安裝完成，點擊進入軟件的主界面，出現下圖界面

ch341a編程器軟件使用方法圖3
